一．吸油烟机气味降低度试验装置GC-9870气相色谱仪依据：

    根据 GB/T17713—2011《吸油烟机》标准中附录 F“气味降低度试验方法”的要求，设计研 制一套试验装置来完成这一试验，并达到试验要求。

二．试验装置的组成 该装置由两大部分组成：

    部分包括：一间模拟厨房的试验室、气味发生系统、采样系 统、电器控制系统。**部分包括气味含量测定GC-9870气相色谱仪系统和数据处理系统。

三．吸油烟机气味降低度试验装置GC-9870气相色谱仪技术指标

    1.  模拟厨房的试验室内尺寸要求：长×宽×高：3.5 m×2.5 m×2.5 m ， 22 m ±2 m

    2. 模拟厨房的试验室气密性要求： 在试验室测得气味浓度后，1 小时后再测得的气味 浓度，其下降值不大于 5％。

3．加热器的功率：2KW/220V。 控温精度：170±10℃ 热电偶精度：±℃

4． 每次滴液：300g±1g 的室温蒸馏水和 12g±0.1g 丁酮（分析纯）的混合液; 每次滴液的时间：30min±15s

5．被测机的形式：外排式和循环式

四．吸油烟机气味降低度试验装置GC-9870气相色谱仪技术方案

模拟厨房的试验室

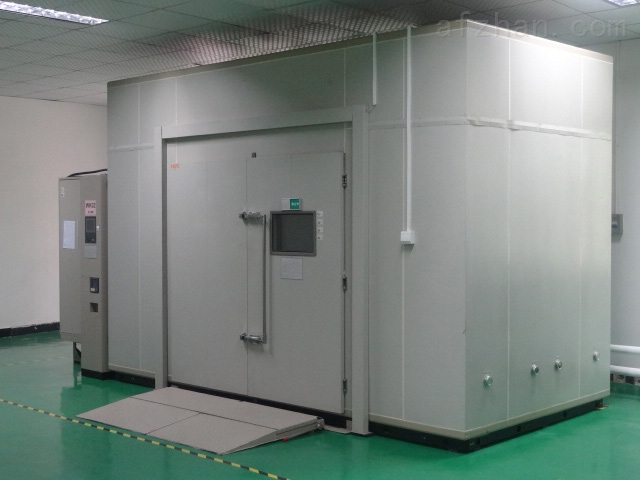

    (1)采用拼装式、密封良好的库板结构，材料为双面彩钢，板厚 75mm，同时内部加 铺 PP 板密封焊接。

       内部尺寸：长×宽×高：3.5 m×2.5 m×2.5 m

    （实验室外需要预留控制柜和采样器、气象色谱分析工作台等放置空间以及观察通道）

    (2)试验室的门有两个:

    一个是人员进出的大门,  门洞尺寸：1800mm×800mm 一个是进气的小门（通风窗），门洞尺寸：700mm×350mm

(3)在试验室的一面墙上安装一处观察窗，采用 5mm 的玻璃; (4)试验室正中位置需放置辅助气味均匀扩散用的风扇，流量为 250m3/h±50m3/h.

(4)试验室内通风窗旁放置散气屏，尺寸：1000mm×700mm

五：GC-9870气相色谱仪

应用活性炭管采集模拟厨房中模拟油烟丁酮，二硫化tan溶剂解吸后，经气相色谱氢火焰离子化检测器测定，实验证明活性炭管对丁tong的吸附效果良好，100mg活性炭对丁tong的穿透容量大于15mg，样品在碳管中稳定；当丁tong的浓度为（4～5000）mg/m3时呈线性关系， y=0.006x-13.413，r2=0.9998；方法的重现性好，不同浓度的变异系数为1.85%～2.80%；平均解吸效率为83.4%～87.8%；方法的***低检出限为4mg/m3。适合于吸油烟机气味降低度模拟油烟"丁tong"浓度的检测。

产品介绍

GC-9870型****气相色谱仪是在本公司GC-9860的基础上升级换代产品，外观大气、结构合理的设计，同时加载了我公司自主研发的中英文显示技术。使其的自动化水平和整体性能了大幅提高。高稳定、高灵敏的微电流放大技术使FID检测限显著提高，新型的热导检测器灵敏度提高5倍。缩短了国产机型与进口机型的差距，能满足石油、化工、制药、食品、环保、疾控、科研院校以及质检部门。

主要技术指标：
● 中、英文切换显示技术，5.7寸液晶大屏幕（320*240）。多达20个显示界面，信息量丰富，可储存20套色谱分析数据，并可随时调用。

● 工业化设计外形，新颖大方、美观实用，结构合理，操作舒适。

● 断气保护功能，限度的保护色谱柱及热导池、电子捕获检测器等。

● 八阶线性程序升温功能及智能双后开门设计，实现了近室温控制，控温精度高达±0.1℃满足宽范围分析要求。

● 完善的超温热保护及铂电阻开路、短路报警功能，保证仪器不受损坏。

● 自诊断功能及故障中文提示，使用户方便的知道问题原因及部位。

● 采用先进的FLASH记忆系统，使数据保护不再依赖于电池。

● 微机控制FID检测器实现了自动点火功能。

● 高精度稳压稳流模式使气流精密稳定，实现了多路气路控制系统。

● 高性能的毛细管汽化室，实现了意义上的分流/不分流进样系统。

● 能同时安装1-4个检测器。可以双FID或双TCD或双ECD或双NPD运行。TCD带有双路柱后补充气，故可单柱、双柱、毛细管柱使用。

● 能同时安装运行1-3套毛细管柱并可同时运行3个检测器。1台仪器相当于3台（柱室公用）。或双FID双毛。双TCD双毛。双TCD同时工作，互不影响，载气可相互独立。避免了更换色谱柱及检测器的繁琐。

● 可实现检测器的串、并联使用，通过事件控制，进行智能自动转换。

● 仪器可安装转化炉、热解吸仪、自动进样器、自动顶空进样器、裂解器等多种进样方式。可定时自动采样，实现自动在线分析。

● 仪器特别适用于各类企业、技术监督局、环境监测、卫生防疫、大学院校、科学研究等部门。

技术参数：

●外型尺寸：520×480×500mm     （长×高×宽）
●柱箱尺寸：260×250×150mm     （长×高×深）
●色谱柱安装跨度：152.4mm  (6英寸标准接口)
●色谱柱：填充柱外径    3 ～    5mm  （    金属柱或玻璃柱）
●仪器重量：     50Kg
●功率：2500W
●电压：220±10%
●柱箱控温范围：室温加5℃-400℃ (以1℃增量任设）
●温度精度：不大于±0.1℃
●温度梯度：±1%(温度范围100℃-350℃)程序升温
●升温速率：0.1-50℃/min(以0.1℃增量任设)
●时间设定：6000（min）
●程序阶数：8阶

检测器技术指标：
         氢火焰离子化检测器（FID）
       ● 检测限：Mt≤2×10^-12g/s （正十六烷）；
       ● 噪音：≤2×10^-14A（0.02mv）
       ● 漂移：≤1.5×10^-13A/30min（0.15mv/0.5h）
       ● 线性范围： ≥10⁷

       ● 使用温度：≤450℃
         热导检测器（TCD）
       ● 灵敏度：S≥10000mV.ml/mg(正十六烷)

       ● 噪声：≤20μV
       ● 基线漂移：≤150μv/30min
         电子捕获检测器(ECD)
       ● 检测限：≤1×10^-14g/ml
       ● 线性范围：10⁴
       ● 放射源：63Ni
        火焰光度检测器(FPD)
       ● 检测限：(P)≤1×10^-12g/s；(S)≤1×10^-12g/s
       ● 线性范围：10⁵（P） 10³（S）
         氮磷检测器(NPD)
       ● 检测限：(N)≤5×10^-13g/s；(S)≤5×10^-13g/s
